Kleine Vorgeschichte:
In den 90ern war ich begeisterter SWL (Short Wave Listener = Kurzwellenhörer). Irgendwann ist das Thema bei mir eingeschlafen. Im Internet- und Streamingzeitalter haben viele Stationen abgeschaltet. Aber: Nach wie vor gibt es noch viele Stationen, die neben dem Streaming parallel noch senden. Seit ein paar Jahren ist bei mir auch das Interesse wieder da.
Früher hatte ich eine Mittelwellen-Rahmenantenne von Martens. Die habe ich in einem unbedachten Moment verkauft (ich brauche grundsätzlich immer das, was ich irgendwann mal verkauft habe…).
Gerade im Winter lohnt sich der Mittelwellenempfang. Durch die lange Dunkelheit sind die Ausbreitungsbedingungen deutlich besser, und nachts „öffnet“ sich die MW regelrecht. Atmosphärisch bedingt hört man bei Dunkelheit oft Sender, die tagsüber komplett verschwunden sind.
Mein aktueller Weltempfänger ist ein Sangean ATS-909. Für MW besitzen fast alle tragbaren Radios eine eingebaute Ferritantenne. Bei Stationsempfängern ist das aber oft nicht der Fall. Die Ferritantenne allein holt schon einiges raus, aber mit externer MW-Antenne geht natürlich deutlich mehr. Eine richtige Gartenantenne für MW ist geplant – aber bis es so weit ist, habe ich mir für den Anfang eine kleine Indoor-Loop geholt: die TECSUN AN-200.

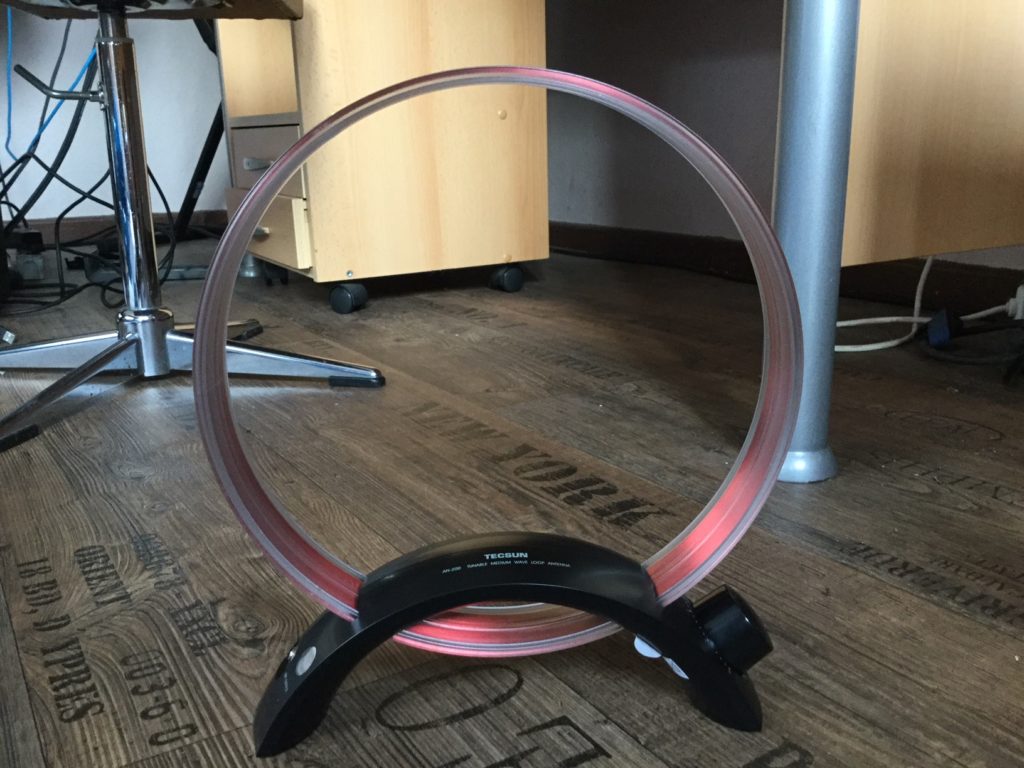

Erste Eindrücke
Die Antenne kostet um die 25 EUR (Stand Dezember 2018). Wunder sollte man nicht erwarten, aber sie liefert einen deutlich spürbar besseren Empfang – und das ohne viel Aufbau, Löten oder Kabelsalat.

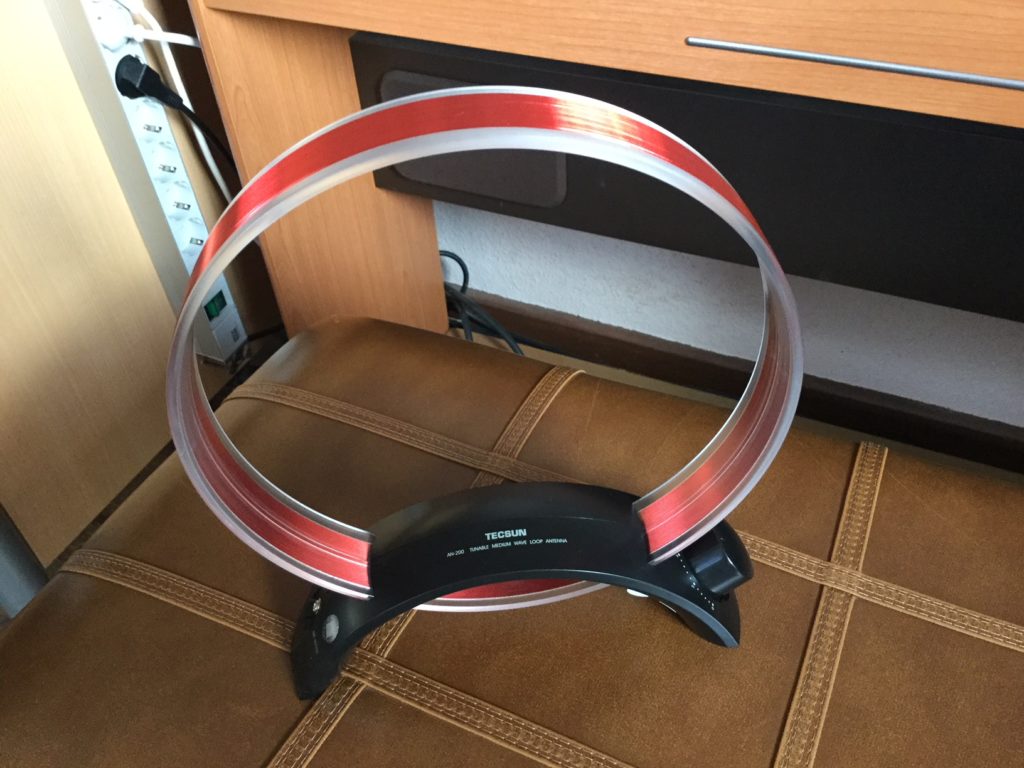

Technische Daten der TECSUN AN-200
- Frequenzbereich: 520 bis 1710 kHz (Mittelwelle)
- Abmessungen: 228 × 228 × 35 mm
- Stromversorgung: keine, die Antenne arbeitet passiv
- Verbindung zum Radio: induktiv oder über das beiliegende Kabel
Angaben laut Radiomuseum.
Was genau ist eine Loop- oder Magnetic-Loop-Antenne?
Auf Mittelwelle braucht man für klassischen Draht- oder Langdrahtempfang eigentlich sehr lange Antennen, denn die Wellenlängen sind groß. Je länger der Draht, desto mehr Energie kann er aufnehmen. Eine sogenannte Beverage-Antenne kann durchaus mehrere hundert Meter lang werden – Platz, den die wenigsten zur Verfügung haben.
Loop-Antennen umgehen dieses Problem. Sie bestehen aus mehreren Drahtwindungen, die über einen Drehkondensator abgestimmt werden. Technisch gesehen bilden Loop und Kondensator zusammen einen resonanten Schwingkreis.
Die TECSUN AN-200 kann man entweder per Kabel an den Empfänger anschließen – oder man nutzt den im Radio eingebauten Ferritstab. Gerade Letzteres macht die Loop so praktisch:
- kein Anschluss nötig
- einfach neben das Radio stellen
- am Drehkondensator so lange abstimmen, bis das Signal hörbar ansteigt
Damit wird die Loop in Resonanz auf die eingestellte Frequenz gebracht. Dreht man zusätzlich die gesamte Antenne, lässt sich das Signal weiter optimieren. Viele schwache Stationen, die vorher nur im Rauschen lagen, kommen so klar heraus.
Das Danebenstellen funktioniert bei mir allerdings nur eingeschränkt. Am besten ist der Empfang, wenn das Radio in der Loop liegt.
Aber Achtung:
Gerade bei ferritgestützten Empfängern kann eine externe Antenne zu starken Eingangssignalen führen, und das Radio übersteuert. In dem Fall hilft keine direkte Verbindung, sondern nur induktives Koppeln – also einfach nah danebenstellen.
Hinweis an Experten
Ich habe die Erklärung bewusst vereinfacht. Der Artikel soll nicht zu technisch werden und Leser, die nur „mal eben wieder MW hören wollen“, nicht erschlagen. Wer tiefer einsteigen möchte, findet online reichlich Material zu Resonanz, Gütefaktor, Kopplung und Richtwirkung von Rahmenantennen.
Häufige Fragen zur TECSUN AN-200
Wie schließt man die TECSUN AN-200 an?
Auf zwei Arten: mit dem beiliegenden Kabel am Empfänger oder ganz ohne Kabel. Ohne Kabel stellst Du die Antenne neben das Radio oder legst das Radio in die Loop. So ist der Empfang bei mir am besten. Das Signal gelangt dann über die Ferritantenne im Radio in den Empfänger.
Braucht die TECSUN AN-200 Strom oder Batterien?
Nein. Die Antenne arbeitet passiv und braucht weder Batterien noch ein Netzteil.
Für welchen Frequenzbereich ist die TECSUN AN-200 gebaut?
Für die Mittelwelle von 520 bis 1710 kHz.
Funktioniert die TECSUN AN-200 mit jedem Radio?
Ohne Kabel funktioniert sie nur mit Radios, die eine eingebaute Ferritantenne für Mittelwelle haben. Das ist bei fast allen tragbaren Radios der Fall. Bei Stationsempfängern fehlt sie oft, dort bleibt der Anschluss per Kabel.
Wie stimmt man die TECSUN AN-200 ab?

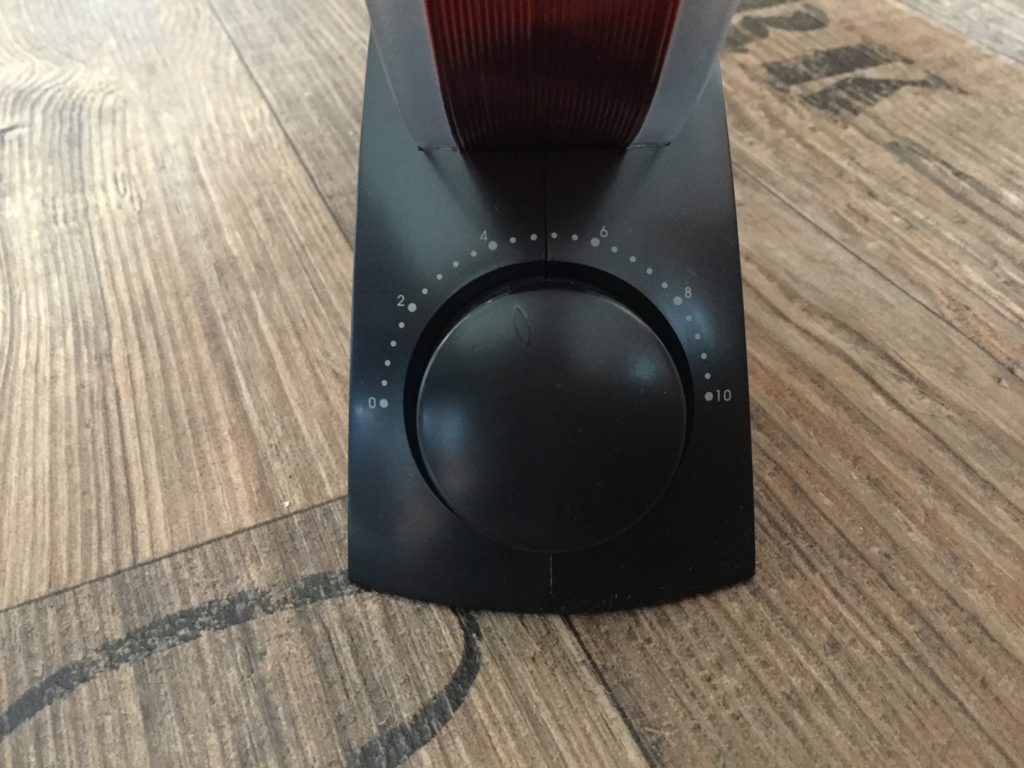

Am Abstimmknopf an der Seite so lange drehen, bis das Signal hörbar ansteigt. Danach die ganze Antenne drehen, bis der Sender am besten zu hören ist.
Was tun, wenn das Radio mit der Antenne übersteuert?
Dann die Antenne nicht per Kabel anschließen, sondern nur nah neben das Radio stellen.
